Information technique sur les conditionneurs
Introduction
Dans l’univers de la métrologie industrielle et de la recherche, le capteur est souvent perçu comme la pièce maîtresse. Pourtant, sans une électronique de conditionnement performante, le signal brut issu d’un capteur de force, de pression ou d’une jauge de déformation est inexploitable.
Ce dispositif assure la transformation d’une grandeur électrique faible et bruitée (exemple : capteur de force en mV, capteur piézoélectrique en Pc) en tension « haut niveau » (exemple : 0-10 Vcc) exploitable et protégé.
Il existe des amplificateurs mono ou multi-voies, analogiques, numériques, dédiés, universels, rail DIN, avec afficheur,…

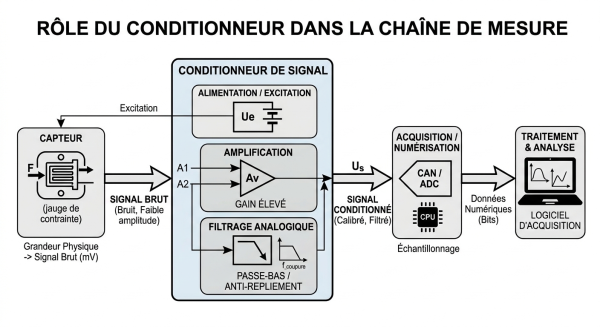

[Image du rôle du conditionneur dans la chaîne de mesure : Capteur -> Conditionneur (Alimentation, Amplification, Filtrage) -> Acquisition]
Principes fondamentaux du conditionnement de signal
Le conditionnement de signal regroupe les opérations électroniques transformant une variation électrique brute en un signal analogique ou numérique exploitable.
Une chaîne de mesure typique se décompose en trois étapes :
- Le capteur traduit la grandeur physique en variation électrique;
- Le conditionneur alimente ensuite ce capteur, amplifie son signal et élimine le bruit parasite;
- L’acquisition convertit ce signal analogique en données numériques.
Le Pont de Wheatstone : Standard de l'extensométrie
La majorité des capteurs de force, de couple et de pression utilisent des jauges de contrainte montées en pont de Wheatstone.
Ce circuit détecte des variations de résistance extrêmement faibles. Le pont comprend quatre branches résistives. Lorsqu’une tension d’excitation est appliquée, la tension de sortie est nulle si le pont est équilibré. Dès qu’une jauge subit une contrainte, sa résistance varie, créant un signal de sortie proportionnel à la déformation et au facteur de jauge.
On distingue plusieurs configurations selon l’application :
- Le quart de pont utilise une seule jauge active, mais reste sensible aux variations thermiques.
- Le demi-pont emploie deux jauges pour compenser naturellement les effets de température.
- Le pont complet avec quatre jauges actives offre la plus haute sensibilité et une linéarité optimale.

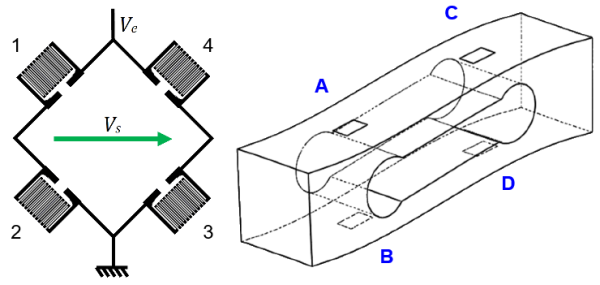

[Image du schéma électrique d’un pont de Wheatstone complet avec les quatre jauges actives]
Fonctions critiques de l'électronique de conditionnement
L’alimentation du capteur, ou excitation, doit être parfaitement stable.
Une dérive de 0,1 % de l’alimentation provoque immédiatement une erreur de 0,1 % sur la mesure finale.
L’excitation DC est la plus courante pour sa simplicité. L’excitation AC, ou par porteuse, est supérieure pour éliminer les tensions thermoélectriques et le bruit basse fréquence dans les environnements de recherche exigeants.
L’amplification d’instrumentation est indispensable car le signal d’un pont de Wheatstone est souvent inférieur à 2 mV/V.
Pour une excitation de 5 V, le signal pleine échelle n’atteint que 10 mV. L’amplificateur doit posséder un gain élevé, une impédance d’entrée très forte pour ne pas perturber le capteur, et un Taux de Réjection du Mode Commun (TRMC) élevé pour rejeter les bruits captés par les câbles.
La transmission du signal dans l'industrie
Au-delà du conditionnement, la transmission du signal vers le système d’acquisition pose des défis technologiques majeurs. Dans les environnements industriels difficiles ou sur des pièces en mouvement, le câblage traditionnel devient impossible.
La transmission peut s’effectuer par boucle de courant 4-20 mA, idéale pour couvrir des distances allant jusqu’à 1 km sans perte de précision.
Pour les mesures sur arbres tournants ou composants rotatifs, DOERLER Mesures propose des solutions de télémétrie performantes. Les systèmes de transmission par induction, comme ceux développés par Axon Systems, permettent un transfert de données sans contact et sans usure.
Pour des besoins de haute vitesse ou de multiples canaux sur des machines tournantes, l’utilisation de collecteurs tournants (slip rings) garantit une continuité électrique parfaite.

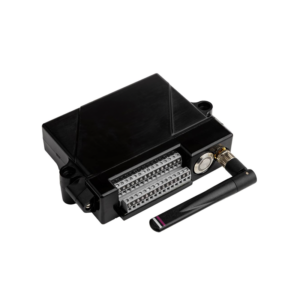

Enfin, les systèmes Wireless DAQ et la télémétrie RF offrent une liberté totale pour l’instrumentation de véhicules ou de structures complexes, éliminant les contraintes de câblage tout en maintenant une haute fréquence d’échantillonnage.

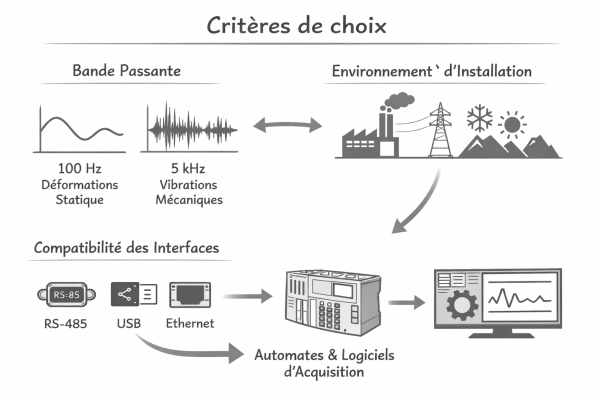

Critères de choix
Le choix d’une électronique de conditionnement dépend d’une analyse rigoureuse des besoins :
La bande passante doit couvrir le spectre fréquentiel du phénomène mesuré : 100 Hz suffisent pour des déformations statiques, tandis que 5 kHz sont typiques pour les vibrations mécaniques.
L’environnement d’installation.
La compatibilité avec les interfaces d’acquisition analogique ou numériques (RS-485, USB, Ethernet) pour l’intégration directe avec les automates programmables et les logiciels d’acquisition.
Conclusion
Chez DOERLER Mesures, nous mettons notre expertise à votre service pour dimensionner vos chaînes de mesure, de l’unité de transmission du signal à la centrale d’acquisition.
Si vous souhaitez des informations complémentaires, n’hésitez pas à nous contacter.
